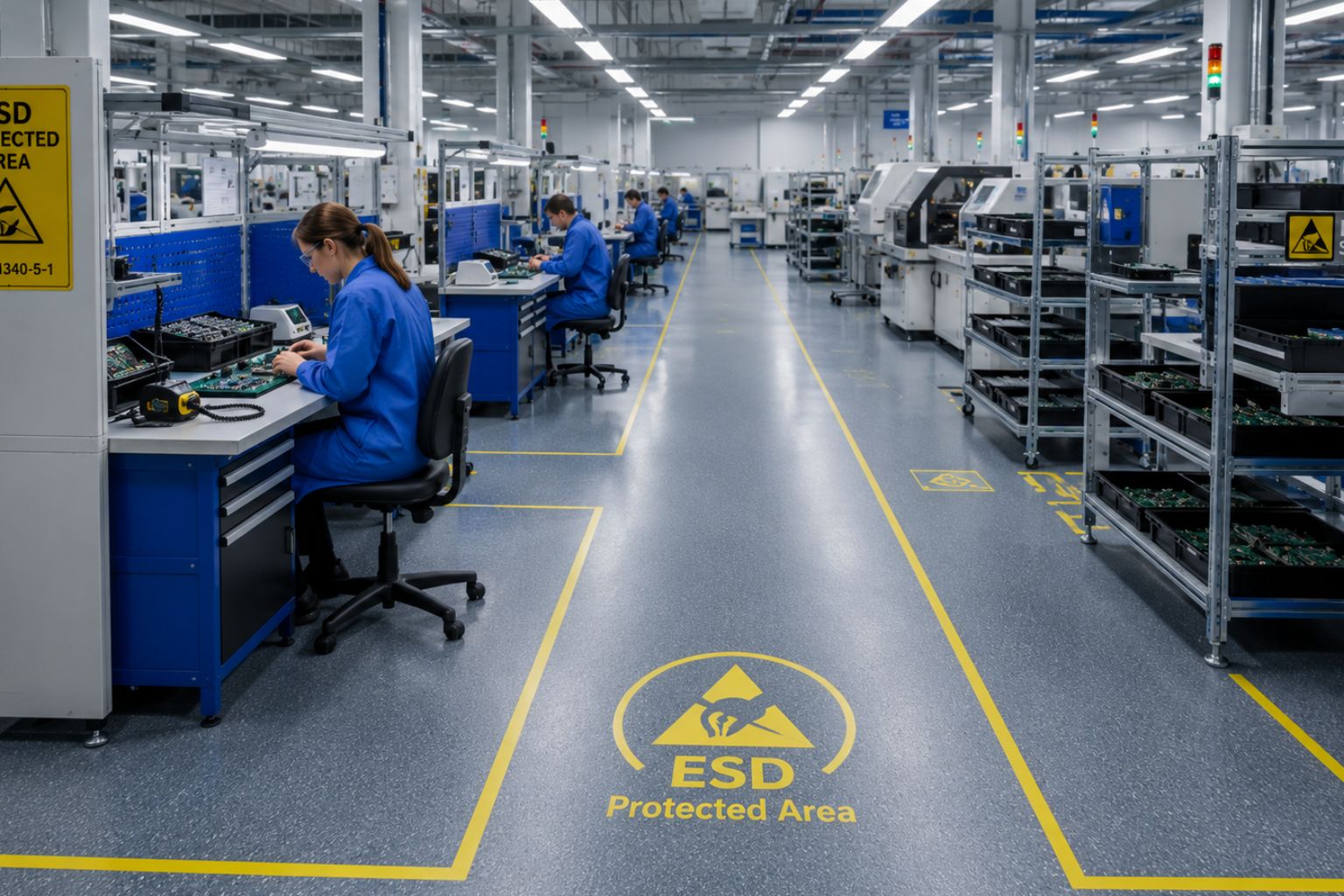

Elektronikai üzem ESD padló: megoldások és referenciák

Az elektronikai üzem ESD padló az elektrosztatikusan érzékeny (ESDS) alkatrészek védelmének alapköve — egyetlen, akár a szem és a bőr számára érzékelhetetlen kisülés is megrongálhat egy mikrochipet vagy integrált áramkört. A szabványosan kiépített, dokumentált ESD padló az EPA (ESD Protected Area) zóna nélkülözhetetlen eleme, amely nélkül a teljes gyártási folyamat minőségi kockázatnak van kitéve. Ha ajánlatot szeretne egy konkrét projektre, Ingyenes konzultációt kérek.

Az ESD padló az IEC 61340-4-1 és IEC 61340-5-1:2024 szabványok szerint minősítendő.
A teljes EPA-zónához a padló mellett földelés, ESD ruházat és lábbeli is szükséges.
Vezetőképes és disszipatív epoxi a két leggyakoribb ESD padló típus.
Az ellenállásmérést kalibrált műszerrel, dokumentáltan kell elvégezni.
Ajánlat és műszaki javaslat 48 órán belül.

Miért kritikus az ESD padló az elektronikai gyártásban?

Az elektronikai üzem ESD padló feladata, hogy levezesse vagy eloszlassa a testen, cipőn, kocsikon és tárgyakon felhalmozódó elektrosztatikus töltést, mielőtt az érzékeny alkatrészekben kárt tehetne. Az ESDS (Electrostatic Discharge Sensitive Devices) alkatrészek — mikrochipek, integrált áramkörök, szenzorok, légzsák-vezérlők — már olyan kis feszültségtől is károsodhatnak, amelyet az emberi szervezet nem is érzékel.

A kockázat nem elméleti. Egy nem megfelelően védett gyártósoron a látens ESD-károsodás gyakran csak hetekkel-hónapokkal később, a végfelhasználónál jelentkezik meghibásodásként — ezt a jelenséget nehéz visszavezetni az eredeti okra, és komoly minőségi, garanciális kockázatot jelent.

A látens hiba az egyik legnehezebben kezelhető ESD-probléma: az alkatrész a gyártás közben még működik, az ellenőrzésen is átmegy, de a belső sérülés idővel teljes meghibásodáshoz vezet a végfelhasználónál. Ennek a hibatípusnak a kiküszöbölése csak a teljes folyamat — alapanyag-mozgatástól a végső csomagolásig — szabványos ESD-védelmével lehetséges, nem csak egy-egy kritikus ponton.

Az IEC 61340-5-1 és az amerikai ANSI/ESD S20.20 szabványok pontosan, tételesen meghatározzák, milyen EPA (ESD Protected Area) zónát kell kialakítani egy elektronikai üzemben, és milyen elemekből áll ez a zóna: ESD padló, ESD munkaállomás, ESD ruházat és lábbeli, földelési rendszer. Az Szolgáltatások oldalunkon részletesen bemutatjuk a különböző elektronikai üzemekhez illő megoldásainkat.

A minőségi kockázat mellett a beszállítói minősítés is fontos szempont. Sok elektronikai gyártó (OEM) szerződéses feltételként követeli meg az ESD program terv meglétét és a dokumentált megfelelőséget a beszállító telephelyén. Egy hiányos vagy nem dokumentált ESD-zóna komoly üzleti kockázatot, akár szerződésvesztést is jelenthet egy beszállító számára.

ESD padló típusok összehasonlítása

Az elektronikai üzem ESD padló kiválasztása az EPA-zóna típusától, a kockázat mértékétől és a mechanikai igénybevételtől függ. A vezetőképes és a disszipatív rendszer eltérő alkalmazási területre optimalizált.

Az alábbi táblázat a leggyakrabban alkalmazott ESD padló rendszereket hasonlítja össze. A pontos rendszerválasztást a gyártósor funkciójának és az ESD program tervben rögzített követelményeknek kell megelőznie. A táblázat ellenállás-tartományai az IEC 61340-4-1 szerinti mérési módszerre vonatkoznak, amely a konkrét felhasznált anyagtól és a felület előkészítésétől is függ.

Utolsó frissítés: 2026-06-08
Bevonat típus	Ellenállás (IEC 61340)	Fő alkalmazás	Rétegvastagság	Anyagár (Ft/m²)
ESD disszipatív epoxi	10⁴–10⁹ Ω	általános EPA zóna	2–3 mm	12 000–20 000
ESD vezetőképes epoxi	5×10⁴–10⁶ Ω	magas kockázatú zóna	2–3 mm	14 000–22 000
Vezetőképes kvarchabarcs	10⁴–10⁶ Ω	nagy terhelésű gyártósor	4–6 mm	16 000–28 000
ESD PVC/vinil padló	10⁵–10⁹ Ω	raklapos összeszerelő	2 mm	10 000–18 000
ESD poliuretán	10⁴–10⁹ Ω	rámpák, hőingadozó zóna	2–4 mm	13 000–22 000

Az árak 2026-os hazai piaci viszonyokat tükröznek, munkadíj nélkül. A munkadíj az anyagköltség 1,5–2,5-szorosa lehet a hozzáférhetőségtől és a gyártóterület méretétől függően. Az ESD padló kiválasztásánál nem csak az anyagköltség, hanem a teljes ESD program terv illeszkedése a meghatározó szempont.

A vezetőképes kvarchabarcs nagyobb mechanikai terhelésnél indokolt, ahol targoncák, raklapos mozgatás vagy nehéz gépek mozognak az EPA-zónán belül, és a vékonyabb epoxi rendszerek tartóssága ezt nem biztonsággal bírná. Tisztaterekben (cleanroom) és érzékenyebb SMT-vonalakon az ESD epoxi a megszokottabb választás, mert a fugamentes, sima felület megfelel a tisztasági előírásoknak is. A két szempont — ESD-teljesítmény és tisztaterem-kompatibilitás — együttes érvényesítése speciális tervezést igényel.

EPA zóna kialakítása: a padló szerepe a rendszerben

Az ESD padló önmagában nem elegendő — az EPA (ESD Protected Area) zóna teljes körű kialakítása az IEC 61340-5-1 szabvány szerint több elemből áll, amelyek együtt működve adnak valódi védelmet.

A teljes EPA-zóna minimális elemei: ESD padló, a dolgozó ESD ruházata és lábbelije (vagy sarokpánt), ESD munkaállomás megfelelő csuklópánttal, és mindezek megfelelő földelése. Ha bármelyik elem hiányzik vagy nem felel meg, a teljes lánc gyengül, és az alkatrészek védelme nem garantálható. Ez a láncszem-elv különösen fontos abban az értelemben, hogy egy kiváló minőségű ESD padló is hatástalan marad, ha a dolgozó nem visel megfelelő ESD lábbelit, vagy a munkaállomás nincs csatlakoztatva a földelési rendszerhez.

A padló földelési ellenállásának (Rg) az IEC 61340 szerint meghatározott határérték alatt kell lennie, és ezt a kapcsolatot rendszeresen tesztelni kell. A teszteket képzett ESD-programkoordinátor végzi, aki minden vállalatnál kötelezően kijelölt szerepkör az EPA-zóna fenntartásáért. A Blog oldalunkon részletes technológiai leírásokat találhat EPA-zóna kialakításáról.

Az EPA-zóna jól láthatóan megjelölésre kerül, hogy egyértelműen megkülönböztethető legyen az üzem többi részétől. Egyszerűbb esetekben a padlón elhelyezett sárga vagy fekete jelölőcsík elegendő, komplexebb gyártósoroknál fizikai elválasztás (korlát, fal) is alkalmazható. A jelölés segíti a dolgozókat és a látogatókat is abban, hogy tudatosítsák: a zónába belépés ESD-védő felszerelést igényel.

Az IEC 61340-5-1:2024 szabvány legfontosabb követelményei

2024 májusában az IEC 61340-5-1 szabvány új verziója jelent meg, amely több ponton módosította a korábbi ESD védelmi előírásokat, és ezt minden új és meglévő EPA-zóna kialakításánál figyelembe kell venni.

A frissítés kiterjedt új fogalmi pontosításokra, frissített termékminősítési követelményekre, és kiegészült a földelhető ESD védett ruházatra vonatkozó részletes információkkal és követelményekkel is. Az ESD védelmi elemekre vonatkozó táblázatokat is lecserélték az új verzióban.

A szabvány előírja egy ESD védelmi program terv (ESD Control Program Plan) létrehozását és karbantartását, amelynek élén egy kijelölt ESD-programkoordinátor áll. Ez a dokumentum rögzíti a megfelelőségi igazolási tervet, az ellenőrzési gyakoriságot és a mérési határértékeket. A Ügyfél vélemények oldalunkon konkrét elektronikai üzemi referenciákat is talál.

Azon ESD védelmi elemek esetében, amelyeket a szervezetnél a 2024-es szabványfrissítés előtt telepítettek, a korábbi rendszeres megfelelőségi igazolások adatai bizonyítékként szolgálhatnak a termék minősítésére, amíg az új vizsgálati ciklus le nem zajlik. Ez fontos átmeneti rendelkezés, mert nem kényszeríti a vállalatokat azonnali, teljes körű újraminősítésre, ugyanakkor a folyamatos megfigyelést és dokumentációt megköveteli, és a következő tervezett felülvizsgálatnál az új követelményeket már alkalmazni kell.

Az ESD padló kivitelezésének lépései

Az elektronikai üzemi ESD padló kivitelezése precíz munka, amelynél a grounding hálózat kialakítása legalább annyira kritikus, mint a felhordott bevonat anyaga.

A kivitelezés fő lépései:

Diagnózis és rendszerválasztás: az EPA-zóna besorolásának és kockázati szintjének felmérése, az ESD program terv követelményeinek áttekintése.
Felület-előkészítés: gyémánt-csiszolás, porszívózás, nedvességmérés.
Grounding hálózat kiépítése: rézszalag-háló fektetetése, az épület alapföldeléshez csatlakoztatás.
Bevonat felhordása: vezetőképes vagy disszipatív epoxi rétegrendszer rétegenként DFT-méréssel.
Ellenállásmérés és dokumentáció: IEC 61340-4-1 szerinti mérés, mérési protokoll elkészítése.

A nagyobb elektronikai gyártóüzemeknél a kivitelezést szakaszosan, éjszakai vagy hétvégi munkavégzéssel is megoldjuk, hogy a gyártósor folytatható legyen. A grounding hálózat folytonosságát minden szakasz után ellenőrizzük, mielőtt a következő szakaszra lépnénk.

A meglévő padló állapota meghatározza, hogy felülrétegezés vagy teljes eltávolítás szükséges. Ha a régi ESD bevonat ép és a grounding hálózat is funkcionál, felülrétegezés gyorsabb és olcsóbb megoldás. Ha a régi rendszer elveszítette ESD-tulajdonságait — amely a kopás vagy az idő múlásával bekövetkezhet — teljes eltávolítás és új grounding hálózat kiépítése szükséges. Ezt csak helyszíni felmérés és ellenállásmérés alapján lehet megállapítani.

Minőségellenőrzés és időszakos felülvizsgálat

Az ESD padló átadása nem a folyamat vége — az IEC 61340-5-1 időszakos felülvizsgálatot ír elő, mert az ESD védelmi elemek paraméterei idővel változhatnak.

Az átadáskor a teljes felületet IEC 61340-4-1 szerinti ellenállásméréssel, kalibrált műszerrel és előre rögzített mérési pontokkal kell ellenőrizni. A mérési protokoll tartalmazza a mérési pontok koordinátáit, a mért értékeket és a mérési körülményeket.

Az üzemeltetés során a felülvizsgálatok gyakoriságát a vállalati ESD program terv rögzíti — ez jellemzően éves ellenőrzés, de sérülés vagy gyanús eredmény esetén soron kívüli mérés is szükséges lehet. Ha az ESD elemek nem mennek át a vizsgálaton, el kell távolítani vagy javítani kell őket az EPA-zónából.

A vizsgálati eredmények dokumentálása a folyamatos megfigyelési terv (continuous monitoring plan) része. Ez biztosítja, hogy egy esetleges meghibásodás vagy elhasználódás időben felismerhető legyen, mielőtt komoly minőségi problémát okozna a gyártósoron. A felülvizsgálati ciklus betartása egyúttal a beszállítói auditok és a vevői minősítések alapfeltétele is.

Gyakran ismételt kérdések az ESD padlóról

Az alábbi kérdések és válaszok az elektronikai üzem ESD padlóprojektek leggyakoribb dilemmáit foglalják össze, ESD koordinátorok és üzemeltetők számára egyaránt.

Milyen szabványok vonatkoznak az elektronikai üzem ESD padlójára?

A fő szabványok: IEC 61340-4-1 (padlóburkolatok ellenállásmérése), IEC 61340-5-1:2024 (ESD védelmi program követelményei) és az amerikai ANSI/ESD S20.20. Az IEC 61340-5-1 2024-es verziója új fogalmi pontosításokat és frissített termékminősítési követelményeket vezetett be, amelyeket minden EPA-zónánál figyelembe kell venni.

Mi a különbség a disszipatív és a vezetőképes ESD padló között?

A disszipatív (antistatikus) padló ellenállása 10⁴–10⁹ Ω, és kontrolláltan vezeti el a töltést. A vezetőképes padló ellenállása alacsonyabb, 5×10⁴–10⁶ Ω, és gyorsabban, aktívabban vezeti el a feltöltődést. Magas kockázatú zónákban (érzékeny chipek, integrált áramkörök) a vezetőképes padló az ajánlott választás.

Elegendő-e csak a padlót ESD-védettre kialakítani?

Nem, az IEC 61340-5-1 szerint a teljes EPA-zónát ki kell alakítani: padló, ESD ruházat és lábbeli vagy sarokpánt, munkaállomás, csuklópánt és megfelelő földelés. Ha bármelyik elem hiányzik, a teljes lánc gyengül, és az ESD-érzékeny alkatrészek védelme nem garantálható.

Milyen gyakran kell ellenőrizni az ESD padló megfelelőségét?

Az IEC 61340-5-1 időszakos felülvizsgálatot ír elő, amelynek gyakoriságát a vállalati ESD program terv határozza meg — jellemzően évente egyszer. Sérülés, felújítás vagy gyanús mérési eredmény esetén soron kívüli vizsgálat szükséges. A teszteket képzett ESD-programkoordinátor végzi kalibrált műszerrel.

Mennyi ideig tart egy ESD padló kivitelezése?

Egy 300–600 m²-es elektronikai gyártóterület ESD epoxi rendszerrel 1–2 hét, beleértve a grounding hálózat kiépítését és az ellenállásmérést is. Szakaszos, éjszakai vagy hétvégi kivitelezéssel a termelési leállás minimalizálható. A pontos időtartam a gyártóterület méretétől, a meglévő padló állapotától és a kötési idők figyelembevételétől függ, ezért a végleges ütemtervet mindig a helyszíni felmérés után rögzítjük.

Mennyibe kerül egy elektronikai üzem ESD padlója?

Anyagköltségben 10 000–28 000 Ft/m² között mozog a rendszertől függően. A munkadíj az anyagköltség 1,5–2,5-szorosa. Egy 500 m²-es gyártóterület ESD padlórendszerrel a teljes kivitelezés 8–20 millió forint közé eshet. Az ellenállásmérési dokumentáció elkészítése a projekt részét képezi, külön díjtétel nélkül.

Milyen dokumentációt kell átadni a kivitelezés befejezésekor?

Az átadási dokumentáció tartalmazza az IEC 61340-4-1 szerinti ellenállásmérési protokollt minden mérési ponttal, a grounding hálózat folytonossági vizsgálatát, a felhasznált anyagok gyártói tanúsítványait, valamint a kivitelező aláírt garancianyilatkozatát is. Ez a dokumentáció ESD audit esetén benyújtható és auditálható.

Milyen referenciái vannak ESD padló kivitelezésből?

Referenciáink között szerepelnek elektronikai gyártóüzemek, SMT gyártósorok és elektronikai alkatrész-összeszerelő területek padlórendszerei. A részletes referencialista és az elvégzett munkák dokumentációja igény szerint rendelkezésre áll, és lehetőség szerint helyszíni megtekintésre is van mód korábbi projektjeink közül.
