A vezetőképes padló ott válik kulcskérdéssé, ahol az elektrosztatikus feltöltődés üzemi kockázatot jelent. Sok helyen a por, a műanyag csomagolás és a gyors mozgás együtt termeli a statikus töltést. A kisülés ronthat minőséget, megzavarhat folyamatot, és érzékeny eszközt is károsíthat. A megoldás nem csak egy „különleges festék”, hanem egy mérhető, dokumentálható rendszer. A cél a kisülés kontrollja, és a kiszámítható üzemeltetés. Ha szeretne gyorsan tiszta képet kapni a lehetőségekről, egyeztessünk. Ingyenes konzultációt kérek.
- A vezetőképesség célértékekhez kötött, és mérés nélkül nem védhető.
- A rendszer a rétegrend, a földelés és a csatlakozások együttese.
- Az aljzat és az előkészítés dönt a tapadásról és a hosszú távú stabilitásról.
- A tisztítás és karbantartás a vezetőképességet is befolyásolhatja.
- A zónázás gyakran költséghatékonyabb, mint a teljes felület egységesítése.
Mi az a vezetőképes padló, és mit old meg a gyakorlatban?
A vezetőképes padló olyan padlórendszer, amely kontrollált módon vezeti el az elektrosztatikus töltést a föld felé. Ez a kontroll nem elméleti, hanem mérési tartományokhoz köthető. A cél általában az, hogy a felületen keletkező töltés ne halmozódjon fel veszélyes szintre. A statikus feltöltődés sok üzemrészben hétköznapi jelenség, mégis ritkán dokumentált kockázat. A probléma gyakran akkor válik láthatóvá, amikor hibaarány nő, vagy egy érzékeny berendezés megmagyarázhatatlanul meghibásodik. A vezetőképes rendszer a kockázatot csökkenti, és egységesíti a működési feltételeket.
A kifejezések között fontos különbséget tenni. Sok helyen „ESD padlóként” emlegetik a témát, de a cél pontosítás nélkül félrecsúszhat. A vezetőképesség és a levezetés útja a földelésen múlik. A földelés pontjai, a rézszalag-háló, a csatlakozások és a rétegrend mind része a rendszernek. A vezetőképes padló ezért nem csak anyagválasztás, hanem tervezés és ellenőrzés is. A gyakorlati ipari példák áttekintéséhez hasznos kiindulópont: Blog.
Hol indokolt: tipikus ipari és technológiai felhasználások
Vezetőképes padlót ott érdemes tervezni, ahol a statikus kisülés minőség-, biztonság- vagy üzembiztonsági kockázat. Ilyen lehet elektronikai összeszerelés, műszerjavítás, vagy érzékeny vezérlőszekrények közeli zóna. Ilyen lehet poros környezet, ahol a részecskék és a levegőmozgás fokozza a feltöltődést. Logisztikai terekben a műanyag fóliák és a gyors anyagmozgatás is növelheti a statikus jelenségeket. Egyes vegyipari és oldószeres területeken a statikus szikra elvi kockázati tényező lehet. A helyes döntés mindig kockázati kontextusból indul, nem divatszóból.
A zónázás a legtöbb esetben racionális megoldás. Nem minden terület igényel azonos teljesítményt, és nem minden területet kell azonos módon földelni. Sok üzemben elég a kritikus munkapontok, átadóasztalok és érzékeny gépek környezete. A folyosók és tároló részek más kockázati profilt adnak. A vezetőképes padló sokszor együtt jár vizuális jelöléssel és forgalomszabályozással is. Ha szolgáltatás-alapú megközelítésben gondolkodik, itt talál áttekintést: Szolgáltatások.
Követelmények és célértékek: mit kell előre rögzíteni?
A legfontosabb lépés a célértékek és a mérési módszer rögzítése. A „vezetőképes” szó önmagában nem specifikáció. A rendszer teljesítményét felületi és föld felé mért ellenállás-tartományokkal szokás kezelni. A célértékeket a folyamat kockázata, az eszközök érzékenysége és a belső ESD-program határozza meg. A specifikáció része az is, hogy hol kell mérni, milyen gyakran, és milyen dokumentummal. A tervezéshez össze kell írni a terheléseket, a takarítás módját és a vegyszerlistát is. Ezek mind befolyásolhatják a felület viselkedését.
A követelményeknél a mechanikai szempontok sem tűnnek el. A padlón targonca fordul, raklap csúszik, és gépláb terhel. A csúszásmentesség igényét zónánként érdemes meghatározni. A túl erős struktúra nehezítheti a tisztítást, és eltérítheti a mérési eredményeket is. A hőmérséklet és páratartalom szintén hatással lehet a működésre és a kivitelezésre. A követelménylista legyen rövid, de ellenőrizhető, mert ez ad védhető ajánlatot és átadást.
Rendszertípusok és rétegrendek: hogyan épül fel egy vezetőképes megoldás?
A vezetőképes padló jellemzően több rétegből és egy földelő hálózatból áll. Az aljzaton alapozó biztosítja a tapadást és a pórusok kontrollját. Erre kerülhet vezetőképes közbenső réteg vagy primer, amely a megfelelő elektromos viselkedést adja. A rendszer része a rézszalag-háló vagy más vezető elem, amely összeköti a felületet a földelési pontokkal. A fedőréteg biztosítja a mindennapi kopásállóságot, tisztíthatóságot és a kívánt felületképet. A rétegrend vastagsága és összetétele a terhelési profiltól függ. A vezetőképesség itt nem „rákenve” jelenik meg, hanem beépített tulajdonság.
Gyakorlati különbség lehet az, hogy a rendszer mennyire „disszipatív” vagy mennyire „vezető”. Ez mindig célértékhez kötött kérdés, ezért nem érdemes találgatni. A csatlakozások és átmenetek kulcsfontosságúak, mert ott szokott megszakadni a levezetési út. A falcsatlakozások, gépalap környékek és dilatációk külön tervezést igényelnek. A jelölések és zónahatárok legyenek kompatibilisek a fedőréteggel, mert a felület integritása számít. A jó rendszer nem csak a műhelyasztalnál működik, hanem a csarnok valóságában is.
Aljzatfelmérés és előkészítés: tapadás és stabil vezetőképesség alapjai
Az aljzat állapota egyszerre dönt a tapadásról és a mérési stabilitásról. Porló, gyenge beton esetén a bevonat idő előtt leválhat. Nedvesség esetén felhólyagosodás és változó viselkedés jelenhet meg. Olajos szennyeződésnél a tapadás gyenge lesz, és a hibák gyorsan kijönnek forgalomban. A felület-előkészítés célja a tiszta, teherbíró és megfelelően érdes profil. Ipari környezetben jellemző módszer a szemcseszórás vagy gyémántcsiszolás. A repedéseket és hézagokat előre kell kezelni, mert a mozgás a rétegrendet is károsíthatja.
A vezetőképes rendszereknél a csatlakozások még kritikusabbak. A földelési pontoknak stabil, hozzáférhető és dokumentált helyen kell lenniük. A rézszalagok elhelyezése legyen terv szerint, nem improvizáció alapján. A próbazóna itt különösen hasznos, mert a mérési eredmények korán visszajeleznek. Ha a felület porosodik, a mérés és a működés is romolhat. A legjobb döntéstámogatás az, ha a felmérésből rövid hibajegyzék készül. Így az ajánlatkérés és a kivitelezési ütemezés összevethető lesz.
Kivitelezés lépésről lépésre: tervezéstől az átadásig
A kivitelezés akkor lesz kiszámítható, ha a zónahatárok, a földelés és a rétegrend előre rögzítettek. A munkaterületet le kell választani, és a beléptetést szabályozni kell. A por, a huzat és a nem tervezett forgalom gyorsan rontja a minőséget. A rétegek felhordásánál a keverési fegyelem és a rétegvastagság számít. A földelő hálózatot a megadott kiosztás szerint kell fektetni. A csatlakozások és sarkok kialakítása külön ellenőrzési pont. A cél az, hogy az átadáskor a rendszer mérhetően teljesítsen.

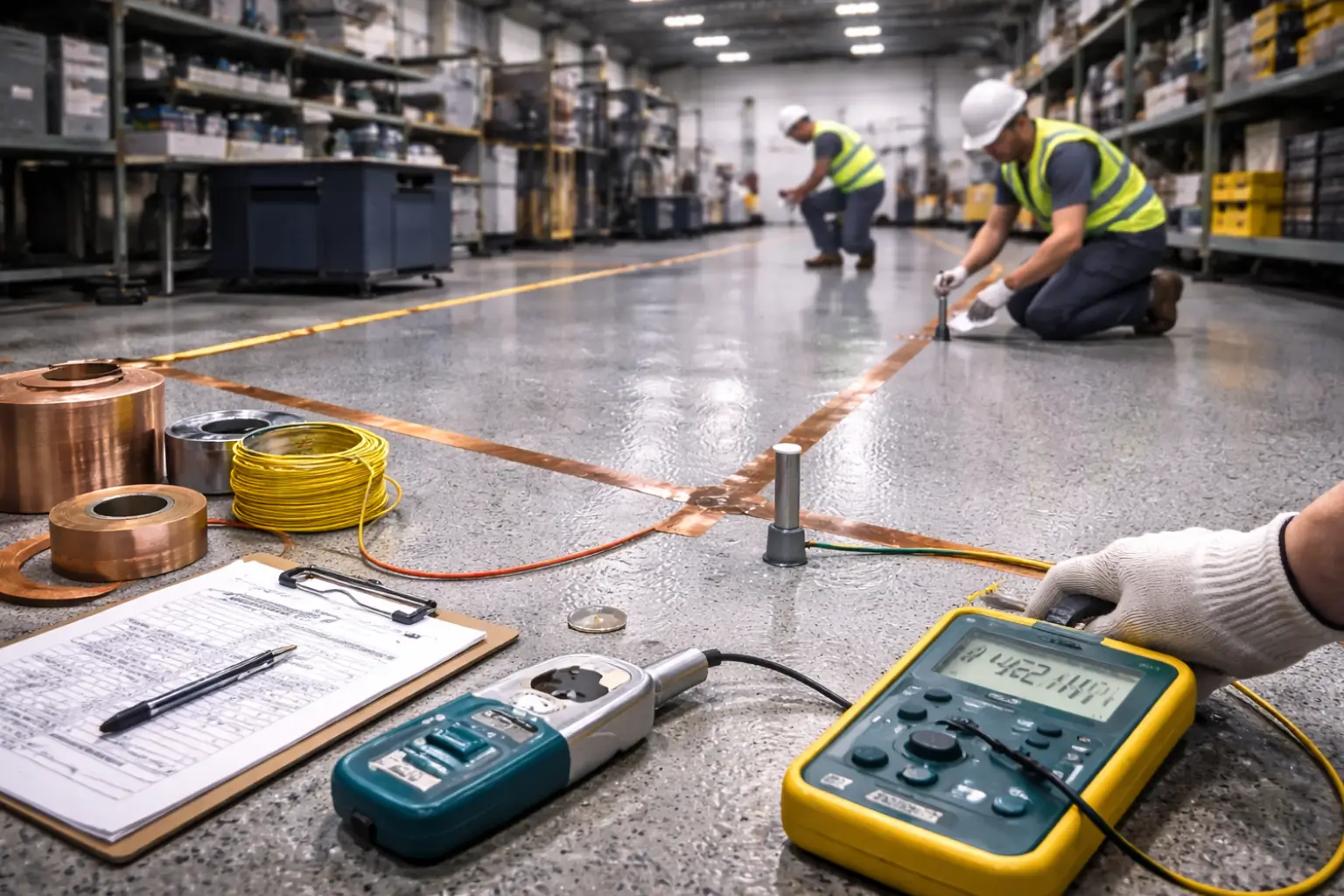

1) Földelési háló és csatlakozások kialakítása
A földelés a vezetőképes padló gerince, ezért a pontok és vezető elemek ne legyenek „rejtett feltételezések”. A földelési pontok helyét jelölje és dokumentálja. A rézszalag-háló kiosztása legyen következetes, és illeszkedjen a zónahatárokhoz. A csatlakozásokat ellenőrizni kell, mert a megszakítás később nehezen diagnosztizálható. A falcsatlakozásoknál és gépalapoknál külön figyeljen az átmenetekre. A cél a folytonos levezetési út, nem a „valahogy működik” állapot. A dokumentált háló a későbbi karbantartást is megkönnyíti.
2) Rétegrend felvitele, jelölések, visszaterhelés
A rétegek felvitelénél a fedőréteg nem csak esztétika, hanem a mindennapi működés felülete. A vezetőképes vagy disszipatív rétegek legyenek a gyártói rendszerlogika szerint összeépítve. A jelölések készüljenek kompatibilis anyaggal, mert a felület integritása fontos. A visszaterhelést érdemes lépcsőkre bontani, mert a túl korai terhelés hibát okozhat. A gyalogos és a gépi terhelés külön szint, és ezt átadáskor rögzíteni kell. A tisztítási módszert a felülethez kell igazítani, nem fordítva. Ha a munkatársak kérdései gyakoriak, itt talál tematikus támpontot: Gyakran ismételt kérdések.
Mérés, jegyzőkönyv, karbantartás: így marad védhető a teljesítmény
A vezetőképes padló értéke a mérhetőség, ezért az átadásnak része a mérési jegyzőkönyv. A mérés célja, hogy igazolja a célértékek teljesülését a kijelölt pontokon. A mérési pontok legyenek zónánként kijelölve, és azonosíthatók. A jegyzőkönyvben szerepeljen a környezeti állapot is, mert a páratartalom befolyásolhatja a mérési eredményt. A későbbi üzemeltetés során időszakos ellenőrzés javasolt, mert a kopás és a szennyeződés módosíthatja a felület viselkedését. A tisztítószerek kiválasztása ezért nem csak higiéniai kérdés, hanem funkcionális is.
| Üzemeltetési feladat | Miért számít a vezetőképességnél? | Mit érdemes rögzíteni? |
|---|---|---|
| Időszakos ellenállásmérés | Igazolja, hogy a rendszer a célérték tartományban marad | Mérési pontok, dátum, környezeti állapot, eredmények |
| Takarítási protokoll | Szennyeződés és filmréteg módosíthatja a felületi viselkedést | Használt vegyszerek, hígítás, gépek, gyakoriság |
| Csatlakozások ellenőrzése | A levezetési út megszakadhat sérülés vagy átépítés miatt | Földelési pontok állapota, javítások dokumentálása |
| Zónahatárok és jelölések felügyelete | A forgalmi rend változása új kopási mintát adhat | Változások dátuma, érintett zónák, beavatkozások |
| Lokális javítások kezelése | A javítás anyaga és módja befolyásolhatja a mérési eredményt | Javított terület, anyag, mérések a javítás után |
GYIK: vezetőképes padló – gyakori kérdések
A következő kérdések segítenek tisztázni a célokat és a döntési pontokat. A válaszok általános iránymutatást adnak, és nem ígérnek helyszíni teljesítményt. A pontos megoldás a kockázattól, a célértékektől és az aljzattól függ. A jó projekt mérhető és dokumentált átadással zárul. A karbantartás a funkció része, nem utólagos gond. A cél a stabil üzem, és a kiszámítható megfelelés.
- Mi a különbség a vezetőképes és az ESD padló között?
- A kifejezések gyakran keverednek, mert a cél sokszor közös: a statikus töltés kontrollja. A „vezetőképes” a levezetési képességre utal, míg az ESD program rendszerben kezeli a kockázatot. A lényeg a célértékek rögzítése és a mérési módszer. A megoldás mindig rendszer, földeléssel és dokumentációval. A pontos elvárás nélkül a kifejezés félrevezető lehet.
- Elég-e a vezetőképes bevonat, vagy mindenképp kell földelés is?
- A vezetőképesség önmagában nem elég, ha nincs kontrollált levezetési út a föld felé. A földelési pontok és a vezető hálózat a rendszer gerince. Ha a levezetés megszakad, a mérési eredmény és a funkció is romolhat. A földelés tervezése és dokumentálása ezért alapkövetelmény. A csatlakozások állapota később is ellenőrizendő.
- Milyen aljzatproblémák veszélyeztetik leginkább a tartósságot?
- A porló, szennyezett vagy nedves aljzat tipikusan magas kockázat. A gyenge beton rontja a tapadást, és korai leválást hozhat. A rejtett nedvesség felhólyagosodást okozhat. Az olaj és zsír tapadásromboló, és nehezen kezelhető. A repedések és hézagok mozgást visznek a rétegekbe. A felmérés és a megfelelő előkészítés ezért döntő.
- Hogyan igazolható, hogy a padló valóban „vezetőképes” a használatban is?
- Úgy igazolható, hogy a célértékekhez kötött mérések jegyzőkönyvben rögzítettek. A mérési pontokat zónánként kell kijelölni, és azonosíthatóvá tenni. A mérés környezeti állapota is fontos, mert befolyásolhatja az eredményt. Az átadáskori mérés mellett időszakos ellenőrzés is hasznos. A dokumentáció teszi védhetővé a megfelelést.
- Befolyásolja-e a takarítás a vezetőképességet?
- Igen, mert a szennyeződés és egyes tisztítószerek filmréteget hagyhatnak a felületen. Ez módosíthatja a felületi viselkedést és a mérési eredményeket. A tisztítási protokollt ezért a rendszerhez kell igazítani. A hígítás, a gépi súrolás és a kefe is számít. A rendszeres, kontrollált takarítás hosszú távon stabilabb működést ad.
- Lehet csúszásmentes a vezetőképes padló, és közben könnyen tisztítható?
- Lehet, ha a struktúrát zónánként állítják be a valós igényhez. A túl érdes felület nehezebben tisztítható, és gyorsabban koszolódhat. A túl sima felület nedvesen kockázatos lehet. A cél a középút, ahol a biztonság és a higiénia együtt kezelhető. A tisztítási módszert a struktúrához kell hangolni.
- Mitől lesz tartós a rendszer, ha javításra szorul egy kisebb rész?
- A lokális javítás akkor lesz tartós, ha a rendszer kompatibilis módon épül vissza. A javított rész anyaga befolyásolhatja a mérési eredményt. A csatlakozások és a földelési út folytonosságát ellenőrizni kell. A javítás után érdemes célzottan mérni a területet. A dokumentált javítás később is segít a karbantartási döntésekben.
Források & referenciák
- EOS/ESD Association – ESD programok és útmutatók
- NFPA 77 – Recommended Practice on Static Electricity
- IEC – Elektrosztatikus jelenségekhez kapcsolódó szabványkörnyezet (IEC 61340 család)
- EU-OSHA – Csúszások, botlások és elesések: munkahelyi kockázatok
A vezetőképes padló akkor hoz valódi értéket, ha a célértékek mérhetők és az üzemeltetés kontrollált. A jó projekt zónázással indul, és követelménylistával lesz védhető. Az aljzat és az előkészítés adja a tartósság gerincét, ezért ezen nem érdemes spórolni. A földelési háló és csatlakozások a rendszer részei, nem opcionális extra. Az átadás mérési jegyzőkönyvvel lesz zárt, és karbantartási protokollal marad stabil. Ha a saját helyszínére szeretné szabni a döntési pontokat és a kivitelezési logikát, egyeztessünk. Ingyenes konzultációt kérek. Ügyfél vélemények.
